在部署500個高清網絡攝像機系統時，交換機的合理分布是保證視頻流暢傳輸和系統穩定性的關鍵。以下從核心層、匯聚層和接入層的三層網絡架構出發，提供交換機分布方案及安裝維護要點。

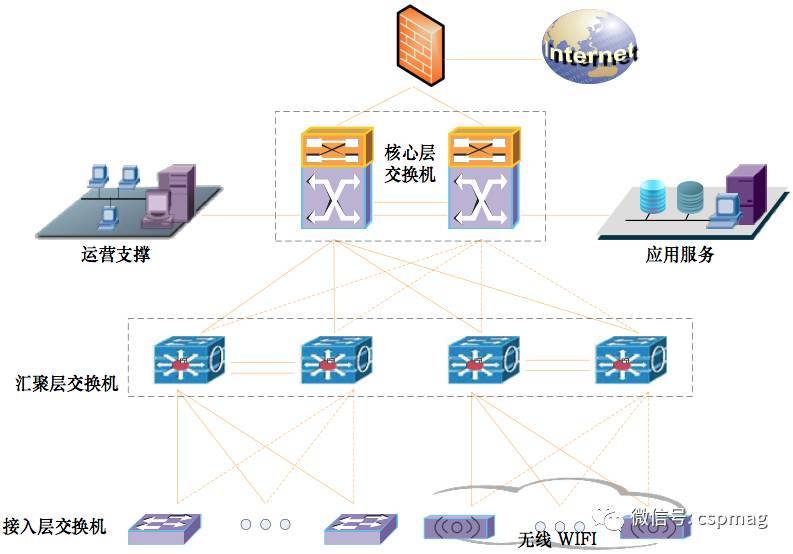

一、交換機層級分布設計

1. 核心層交換機：部署在中心機房，選用高性能萬兆交換機，負責連接匯聚層交換機和存儲服務器。建議配置1-2臺核心交換機做冗余備份。

1. 匯聚層交換機：根據攝像機的物理位置劃分區域（如辦公樓、園區、停車場等），每個區域配置千兆匯聚交換機。例如將500個攝像機分為10個區域，每個區域約50個攝像機，則需10臺24口或48口千兆交換機。

1. 接入層交換機：直接連接攝像機，采用PoE交換機供電。根據攝像機分布密度，在監控點附近部署接入交換機。例如每個樓層或監控區域配置8口、16口或24口PoE交換機。

二、安裝注意事項

1. 帶寬規劃：每個高清攝像機按4-8Mbps碼率計算，接入層上行鏈路需留足余量，匯聚層采用千兆上行，核心層采用萬兆鏈路。

1. PoE供電：確保交換機總PoE功率滿足所有攝像機需求，建議預留20%功率余量。

1. VLAN劃分：為視頻監控單獨劃分VLAN，隔離業務網絡，提高安全性和性能。

1. 物理安裝：交換機應安裝在機柜中，保證通風散熱，遠離強電干擾源。

三、維護要點

1. 定期檢查交換機端口狀態和流量統計，及時發現異常。

1. 監控交換機CPU和內存利用率，避免過載。

1. 定期備份交換機配置，固件及時升級。

1. 做好防雷接地和UPS備份電源，確保7×24小時穩定運行。

通過科學規劃交換機分布，并配合規范的安裝維護，可構建高效可靠的500路高清視頻監控系統。
